РЕГУЛЯТОР ПОТОКА ( ротаметр, поплавковый расходомер ) модель SFR

Регулятор потока
Регулятор потока
модель SFR-600
Температурная диаграмма
Температурная диаграмма


Регулятор потока (ротаметр, поплавковый расходомер) применяется в системе охлаждении литьевых формам (молдингов) с использованием чиллеров (охладителей) и/или градирен, температурных контроллеров. Назначение - разводка охлаждающей воды к нескольким литьевым формам (молдингам). Модульное исполнение упрощает установку и обслуживание, а также дальнейшее расширение.

Особенности:

  • Модульное исполнение, свободная компоновка дополнительными секциями.
  • Оптимальная конструкция, большой срок службы.
  • Плавная и точная регулировка пропускной способности каждого канала в отдельности.
  • Отображение температуры воды и скорости потока в каждом из каналов. Мгновенное определение появления застоев в системе.
  • Простая установка, чистка и обслуживание (щетка для чистки трубок в комплекте).
  • Полностью механическая конструкция, отсутствие затрат электроэнергии.
  • Для подвода и забора воды с молдингов используются штуцеры 3/8". При их съеме доступно 3/8" соединение с внутреннеей резьбой.
  • Опции: коленчатые патрубки со штуцером для подвода воды к регулятору (3/8", 1/2", 3/4", 1"), кронштейн для крепления регулятора к корпусу станка или стене.

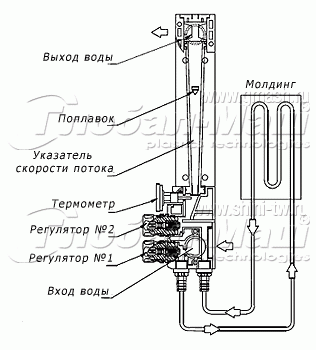

Функциональная схема и принцип работы регулятора потока
Регулятор потока - схема



Принцип работы
    1. Оборотная вода поступает в регулятор потока через входное соединение.
    2. Через регулирующий вентиль №1 вода поступает в контур охлаждения молдинга.
    3. После циркуляции в молдинге, вода возвращается в регулятор, проходя через регулирующий вентиль №2 и указатель скорости потока.
    4. Далее оборотная вода проходит через выходное соединение и возвращается в температурный контроллер, чиллер (охладитель) или градирню.
    5. Термометры отображают температуру воды на выходе из молдинга.

Технические характеристики
Модель SFR-200 SFR-400 SFR-600 SFR-800 SFR-1000 SFR-1200
Количество каналов (шт.) 2 4 6 8 10 12
Макс. рабочая температура (С°) 100
Макс. рабочее давление (Атм.) 10
Пропускная способность каждого канала (л/мин.) 0 - 18
Соединения с молдингом 3/8"
Соединения с источником оборотной воды 3/4"
Цена ( $ )
Китай (FOB) в наличии в наличии в наличии в наличии в наличии в наличии
Россия, г. Москва звоните звоните звоните звоните звоните звоните

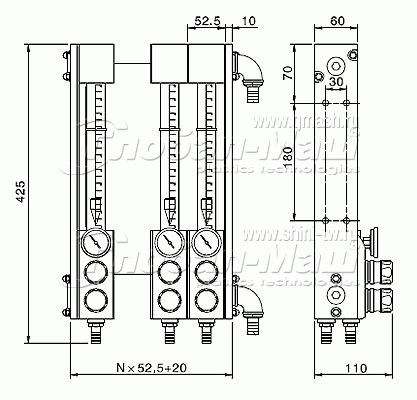

Габаритные размеры
Регулятор потока - размеры
